Positector RTR 3D
2D / 3D Yüzey Profili Parametrelerini Ölçmek ve Kaydetmek için Replica Tape Reader
PosiTector® RTR 3D
Testex bandı kullanarak yüzey profil parametrelerini dijital
olarak ölçer ve kaydeder
- Yeni ! Hızlı menü
navigasyonu için yeniden tasarlanmış tuş takımına sahip 2,8 inç darbeye
dayanıklı dokunmatik ekran
- Yüzey üzerine

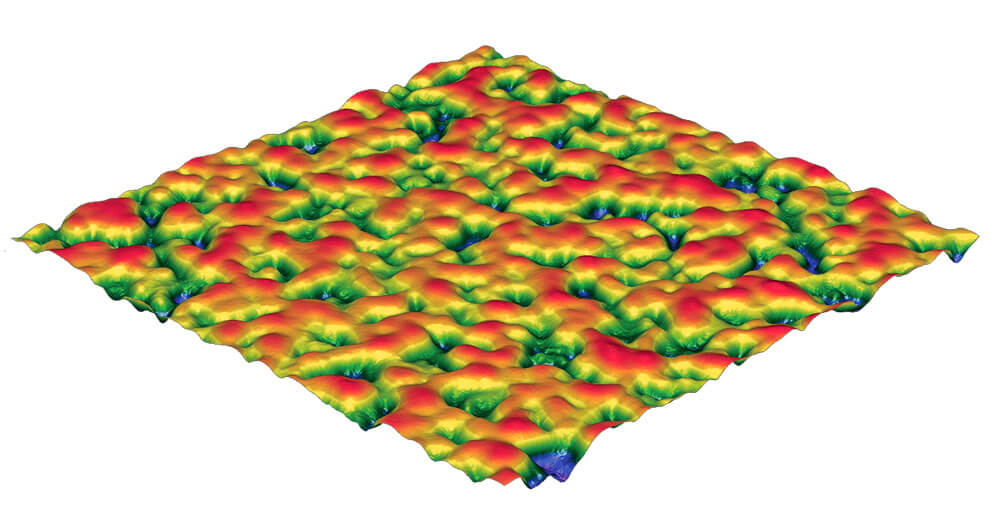

yapıştırmış olduğunuz Testex bandınızı çıkarıp cihaza yeleştirin ,3D görüntüler
ve 2D / 3D parametrelere saniyeler içinde ulaşabilirsiniz!
- Yaygın parametreleri
raporlar: Ra, Rq, Rz, Rp, Rv, Rt, Rpc (2D) ve Sa, Sq, Sz, Sp, Sv ve Spd (3D)
- Saha veya
laboratuvar kullanımı için idealdir; düz, kavisli veya düzensiz yüzeyler
üzerinde kullanılabilir.
- Dahili PosiSoft veya 3. taraf yazılımlarda inceleybilmek için 3D .SDF olarak görüntü
dosyalarını indirebilirsiniz.
- PTB ye (yalnızca H ve HL için) ve NPL ye (Ra ve Rt için) göre izlenebilirliği
gösteren Kalibrasyon Sertifikası
ASME B46, ASTM D4417, ISO 8503-5, NACE SP287, SSPC-PA
17, SSPC-SP5, SP6, SP10, SP11-87T ve diğer normlar ile uyumludur.
|  |  |
|
|
|
|
|
KOLAY KULLANIM
DAYANIKLI
HASSASİYET
ÇOK YÖNLÜ
GÜÇLÜ|
Ölçüm
aralığı (H) |
20 – 115 µm |
0.8 – 4.5 mils |
|
Ölçüm
aralığı (Rt) |
10 – 115 µm |
0.4 – 4.5 mils |
|
Minimum
Pürüzlülük (Ra) |
2 µm |
0.08 mil/80 µin |
|
Hassasiyet
(H) |
+ 5 µm |
+ 0.2 mil |
|
Hassasiyet
(Rt) |
+ (5 µm + 5%) |
+ (0.2 mil+ 5%) |
|
Hassasiyet
(Ra) |
+ (0.25 µm + 5%) |
+ (0.01 mil + 5%) |
|
Örs Basıncı |
1.1 Newtons |
110 grams-force |
|
Örs Boyutu |
Ø6.25 mm |
Ø0.25 inch |
|
Görüş Alanı |
3.8 x 3.8 mm |
0.149 x 0.149 inch |
|
Yatay Örnekleme |
3.7 µm |
0.145 mil |
|
Dikey Çözünürlük |
100 nm - 2D/3D 10 nm - SDF |
3.93 µ - 2D/3D 0.393 µ - SDF |
|
Çözünürlük |
0.1 µm |
0.01 mil |
|
2D Parametreler - R -
Profil Parametreleri Ra Ortalama pürüzlülük Rq karekök ortalama pürüzlülük Rp Maksimum profil tepe yüksekliği Rv Maksimum Profil vadi derinliği Rt Toplam profil yüksekliği Rz Profil ortalama maksimum yüksekliği Rpc Birim uzunluk başına tepe sayısı |
Advanced
model ekran görüntüsü |
|
3D parametreler - S -
Yükseklik / Genlik H Ortalama maksimum tepeden vadi yüksekliğine Sa Ortalama pürüzlülük Sq Karekök pürüzlülük değeri Sz Maksimum doruk- koyak yüksekliği alanı Sp Maksimum tepe yükseklik alanı Sv Maksimum çukur derinliği Spd Tepe alan yoğunluğu
|
YAZILIM
PosiSoft Masaüstü
Ölçüm verilerini indirmek, görüntülemek, yazdırmak ve depolamak için güçlü masaüstü yazılımı. İnternet bağlantısı gerekmez.
Basit, sezgisel kullanıcı arayüzü
Ölçümleri doğrudan USB üzerindencihazdan veya eski PosiSoft
masaüstü sürümlerinden içe aktarın
PosiSoft.net e ve
PosiSoft.net ten ölçümler, notlar ve
resimler dahil olmak üzere ölçüm verilerini senkronize edin.
ÜCRETSİZ PosiSoft Masaüstü yazılımına entegre edilmiş .SDF
görüntüleyici, PosiTector RTR 3D den
elde edilen ölçümlerin analizine izin verir. Kullanımı kolay arayüzden 3B
çizimden bir iz çıkarın ve analiz edin, filtreleme ayarlarını değiştirin ve 2B
ve 3B parametreleri görüntüleyin.
PosiSoft Özel PDF Rapor Oluşturucu
PosiSoft Desktop ın
kullanımı kolay rapor oluşturucusuyla görüntüler ve yüzey profili
parametreleriyle özel, profesyonel PDF raporları oluşturun.
Özel, profesyonel PDF raporları oluşturun
Önemli ayrıntıları eklemek için ölçüm yerlerininin resimleri, ekran
görüntüleri, notlar ve daha fazlası gibi pek çok bilgileyi rapora dahil edin
Birden çok özel rapor oluşturun ve şablon olarak kaydedin -
kapak sayfaları ekleyin, logolar / resimler ekleyin ve yazı tipi ve nokta
boyutunu seçin
Her ürün türü için eklenecek bilgileri seçin - grafikler,
histogramlar, ölçümler, zaman damgaları ve daha fazlası
Bir veya daha fazla prob ve cihaz türünden çoklu parti
raporlarını derleyin
-
